變頻串聯諧振作為我們電力耐壓試驗中重要的耐壓設備，其在針對于電纜做交流耐壓時，核心是利用 “串聯諧振” 的電壓放大特性，以較低輸入容量生成高電壓，檢測電纜絕緣性能，具體概論如下：
1. 試驗前準備：明確參數、排查狀態

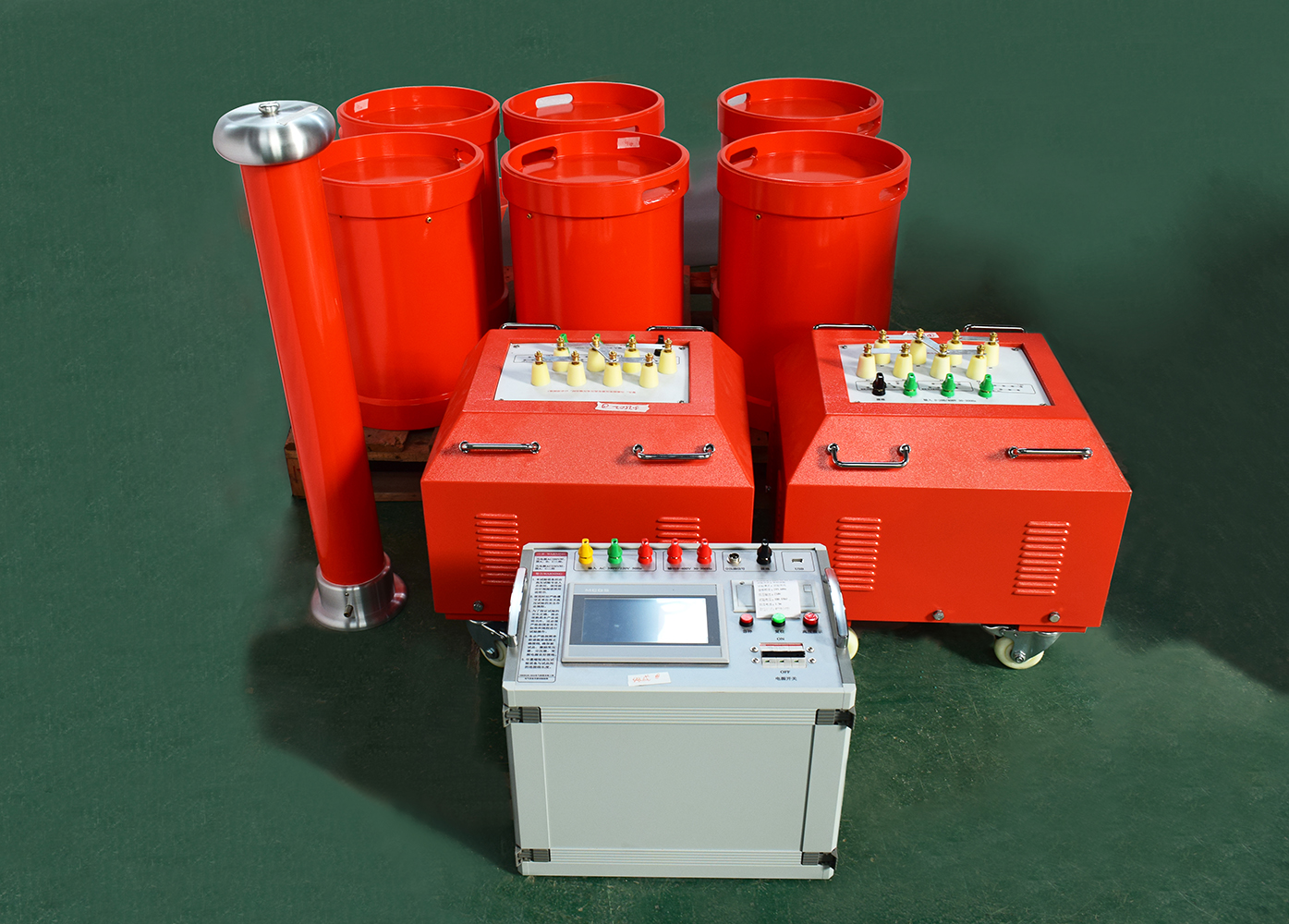

先確認被試電纜的型號、額定電壓、長度等參數，依據國標確定試驗電壓和時長（例：10kV 電纜常選 2.5 倍額定電壓、耐壓 60min）；同時檢查電纜外觀無破損，用兆歐表測絕緣電阻（排除明顯缺陷），并對電纜充分放電接地。此外需選配合適的試驗設備（變頻電源、勵磁變壓器、串聯電抗器、電容分壓器），確保設備外觀完好、絕緣合格，再劃定試驗區域，設圍欄和警示標識，做好安全防護。
2. 試驗回路接線：構建串聯回路
按 “變頻電源→勵磁變壓器→串聯電抗器→被試電纜→電容分壓器→接地” 的順序，將所有設備串聯成閉合主回路；同時把電容分壓器的電壓信號接入變頻電源（用于實時監測電壓），且所有設備外殼、電纜非試驗相均需可靠接地（接地電阻≤4Ω），接線后需雙人交叉核對，避免錯接、漏接。
3. 核心試驗操作：調諧→升壓→耐壓
調諧：開啟變頻電源，調節輸出頻率（通常 30~300Hz），使回路達到串聯諧振狀態（此時回路電流最小、電壓最高，設備顯示屏?xí)崾局C振成功）；
升壓：諧振后緩慢升高電壓至試驗電壓，過程中實時監測電壓、電流，確保無異常；
耐壓：達到試驗電壓后，保持規定時長（如 60min），期間觀察電纜有無擊穿、閃絡，電流有無突變（若出現異常立即降壓停機）。
4. 收尾：降壓放電、記錄結果
耐壓結束后，先緩慢降低電壓至零，再關閉變頻電源；最后用專用放電棒對電纜、電抗器等設備充分放電（至少 5min），確保無殘余電荷。若試驗中無異常，記錄電壓、電流、耐壓時間等數據，判定電纜絕緣合格；若出現擊穿等問題，需排查缺陷后重新試驗。
我們?cè)诶么?lián)諧振交流耐壓試驗裝置對電纜進行交流耐壓時，整體流程總的可概括為“試驗前準備→回路接線→調諧升壓耐壓→降壓放電收尾” 四步。
湖北儀天成電力設備有限公司
2025年8月29日
